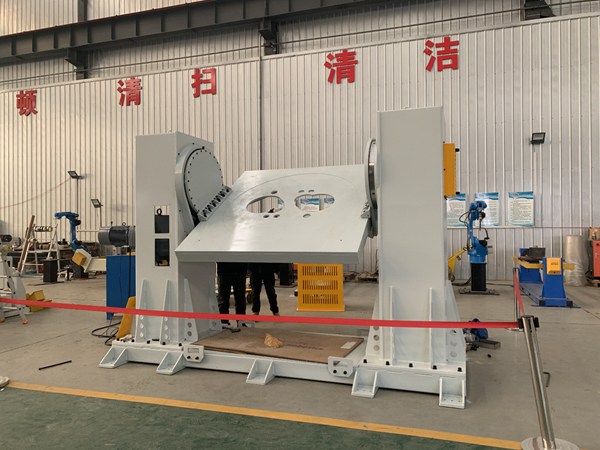

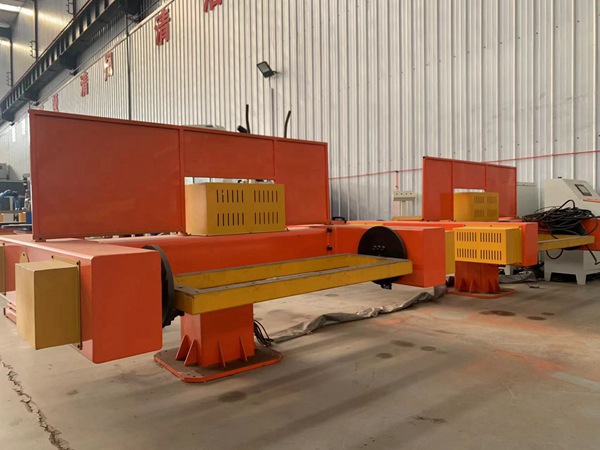

大型焊接變位機主要用于重型工件的翻轉和回轉作業，實現自動化焊接。該設備由機座、回轉機構、翻轉機構、驅動系統、控制系統等組成，承載能力通常在5-50噸范圍，適用于壓力容器、工程機械、船舶制造等領域。下面對大型焊接變位機操作規程展開介紹。

一、大型焊接變位機操作前準備

1. 設備檢查

（1）機械部分：檢查各傳動部件潤滑狀況，確認翻轉軸承、回轉支承潤滑脂充足；查驗減速機潤滑油位是否在標定范圍內；檢查各緊固螺栓無松動現象，特別是工件夾持裝置的緊固狀態。

（2）電氣系統：驗證控制柜內斷路器狀態，檢查急停按鈕功能有效性；測試限位開關動作是否靈敏；觀察變頻器參數設置是否符合工藝要求。

（3）安全裝置：確認防護欄完好無損，光電保護裝置工作正常，聲光報警系統功能完備。

2. 工件準備

- 工件重量不超過設備額定載荷

- 位置盡量靠近工作臺幾何中間

- 不規則工件需使用專用夾具，并通過配重調整平衡

- 清除工件表面油污、鐵屑等影響夾持的雜質

二、大型焊接變位機的操作流程

1. 啟動程序

（1）接通主電源，觀察控制面板電源指示燈狀態

（2）啟動液壓系統（如配備），壓力應穩定在6-8MPa范圍

（3）進行空載試運行，依次測試：

- 工作臺正反轉（低速至高速）

- 翻轉機構升降動作

- 各限位保護功能

2. 工件裝夾

（1）操作吊裝設備將工件平穩放置于工作臺

（2）使用T型槽螺栓或?qū)Ｓ脢A具固定工件，螺栓預緊力需達到規定值

（3）進行試翻轉，在5°、15°、30°三個位置暫停檢查固定可靠性

3. 焊接作業

（1）根據技術手冊指導設置工藝參數

（2）實施多道焊接時，應編制回轉程序，保證層間溫度控制

（3）特殊材料焊接需考慮熱變形影響，設置間歇回轉模式

4. 作業監控

（1）持續觀察電流表、電壓表波動情況

（2）每30分鐘檢查一次傳動部件溫升

（3）注意監聽減速機、電機運行聲音是否異常

三、大型焊接變位機的安全注意事項

1. 人員安全

- 操作人員須穿戴防護面罩、阻燃工作服

- 嚴禁在設備運轉時進行工件調整

- 翻轉范圍內禁止站人，設置1.5m安全警戒區

2. 設備安全

- 禁止超載、偏載運行，瞬時沖擊載荷不超過額定值

- 突發停電時應立即關閉主電源，防止重啟時意外動作

- 液壓系統維護時需先卸壓，防止高壓油噴射

3. 環境要求

- 工作區域濕度不宜過高，溫度在-10℃~40℃范圍

- 避免在強電磁干擾環境下操作控制系統

以上就是對大型焊接變位機操作規程的介紹，焊接變位機是一種通過工作臺旋轉或傾斜，實現工件多角度定位的機械化裝置。隨著智能制造和自動化技術的快速發展，焊接變位機正朝著高精度、智能化、多功能化的方向演進，成為提升焊接質量和效率的核心裝備之一。
